雾度仪的结构构成和配件说明

雾度仪适用于一切透明、半透明平行平面样品的透光率、透射雾度、反射雾度、反射率的测定，也适用于液体样品浊度的测量，应用十分广泛。本文主要介绍了雾度仪的结构构成和配件。

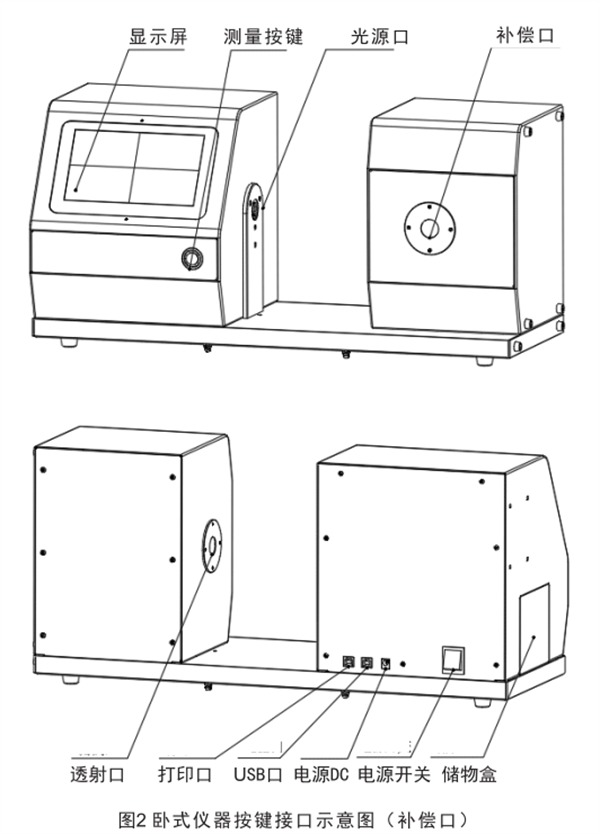

显示屏：7英寸TFT纯彩电容触摸屏，用于显示测量数据及仪器操作导航。

唤醒/测量按键：

待机模式短按测量键唤醒系统，测量模式短按测量键开启测量。

测量按键周围带有一个环形LED指示灯，LED指示灯指示颜色为绿色。仪器上电（电源适配器通电，开关拨动至“1”），指示灯亮。测量过程中绿灯闪烁，测量完成绿灯常亮。

电源1/0开关：开关拨动至“1”，仪器上电开机；开关拨动至“0”，仪器断电关机。通过拨动该开关为硬开关机。

USB接口：USB接口用于与PC端连接通信，通过PC端品质管理软件实现更多功能扩展。

打印接口：用于连接打印机，可以打印测量样品的测量数据。

电源DC口：通过电源适配器为仪器供电，电源适配器输入交流电（AC110V-240V），输出为直流24V/3A。

透射口：该位置为待测样品放置区域，测量时，仪器光源发出的平行光线透射待测样品，然后经过透射口进入积分球。校正时，根据提示将0%校准盖贴紧透射口或移走。

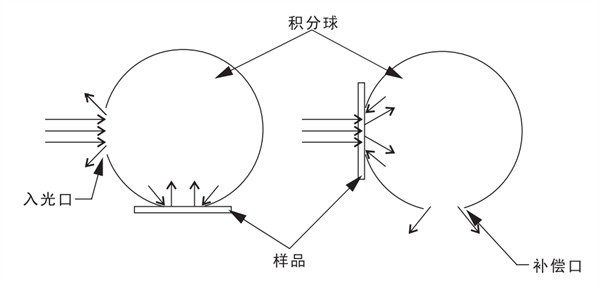

补偿口：依据相关标准，该补偿口用做光源补偿。校正以及样品测量时，根据提示将补偿口盖或被测样品贴紧补偿口或移走。

0%校准盖：0%校正时，根据提示将0%校准盖贴紧透射口或移走。待机状态，盖上0%校准盖，避免灰尘弄脏仪器内部、保护积分球。

补偿口盖：100%校正时，根据提示将补偿口盖贴紧补偿口或移走。待机状态，盖上补偿口盖，避免灰尘弄脏仪器内部、保护积分球。

光源口：全光谱LED光源，校正、测量时提供照明光源，光线穿过透射样品，进入积分球。

储物盒：按压储物盒面板，弹出储物盒，用于存放物品。
