搪瓷制品和瓷釉光泽度测试方法

1范围

本文件描述了搪瓷制品和瓷釉瓷层表面光泽度的测试方法。本文件适用于测试搪瓷制品和瓷釉瓷层表面的光泽度，

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

JJG 696镜向光泽度计和光泽度板检定规程

3术语和定义

下列术语和定义适用于本文件。

3.1光泽gloss

搪瓷制品和瓷釉瓷层表面的光亮程度。

3.2光泽度specular glossiness

通过数值表示搪瓷制品和瓷釉瓷层表面的光亮程度。

3.3 基准标准板primary standard of specular glossiness

在可见光波长范围内，在人射角（0）下，折射率为1.567且表面光泽度值定为100的抛光平整黑玻璃板。

3.4工作标准板working standard of specular glossiness

通常采用玻璃或陶瓷等材料制成，用于光泽度仪测量校准的表面平整、均匀、耐磨的标准板。

4原理

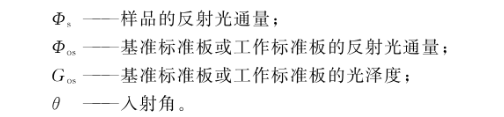

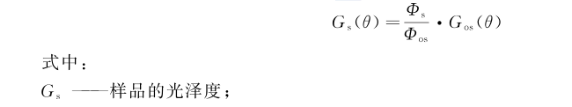

在规定的光源和人射角（0）下，通过比较搪瓷制品和瓷釉瓷层表面镜向方向的反射光通量与基准标准板或工作标准板在镜向方向的反射光通量来测试其光泽度。光泽度按公式（1）进行计算：

5仪器设备

5.1光泽度仪

5.1.1人射角为45?或60?，仪器性能不低于JJG 696中二级，仪器的光学原理图见附录A。

5.1.2测试窗口的边长或直径不小于10 mm。

5.2工作标准板

符合JJG 696中工作板的要求。

6样品

样品测试面应为平整面，无明显凹凸不平、翘曲、裂纹或爆瓷缺陷。

7试验环境

环境温度为23C±5C，相对湿度为30%~80%。

8试验步骤

8.1先用脱脂剂（如无水乙醇等）清洗祥品测试面，随后用去离子水冲洗，直至水能够在测试面均匀扩展为止。

8.2用滤纸吸干或用吹风机吹干样品。干燥后，手不应触碰样品测试面。

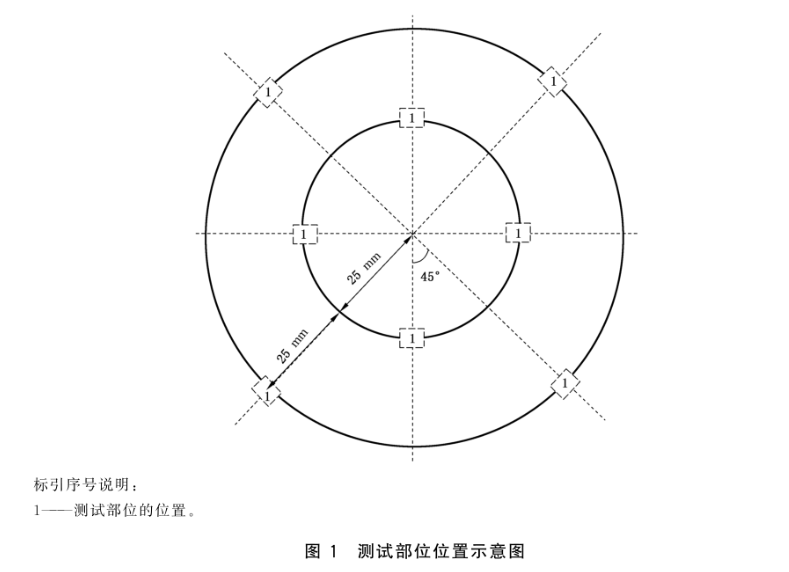

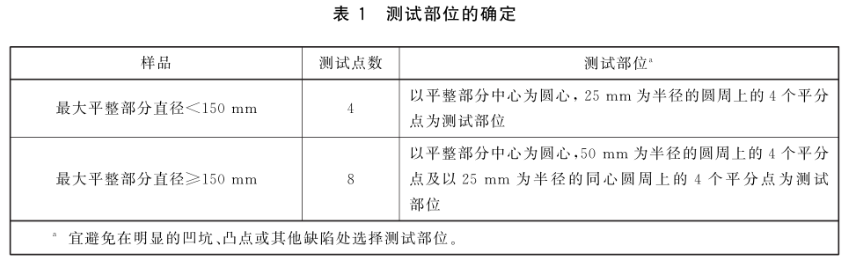

8.3测试部位应符合表1的规定，图1为测试部位位置示意图。

8.4接通电源，仪器稳定后，按仪器使用要求校零或自检。

8.5用工作标准板校核仪器。

8.6将仪器测试窗口逐个置于测试部位上测试，记录各个部位的测试值。

9计算与结果表示

计算样品光泽度测试值的算术平均值，以此算术平均值作为测试结果，测试结果精确到1光泽单位。

对于不同角度的测试结果，应在符号G后括号内标注人射角：

---人射角为45?，用G（45）表示；

--人射角为60?，用G（60）表示。

10试验报告

试验报告至少应给出以下内容：

a）样品名称；

b）本文件编号；

c）入射角；

d）测试日期；

e）测试结果；

f）其他需要说明的情况。
