光泽度单位与标准值体系解析

光泽度作为评价材料表面光学特性的核心指标，其量化体系和标准值建立是工业产品质量控制的重要基础，直接影响产品的外观质量和视觉体验。本文简单总结了光泽度单位与标准值。

光泽度测量原理与单位体系

光学基础与测量几何

光泽度测量基于镜面反射原理，即入射角等于反射角的光学定律。测量仪器（光泽度计）由光源、入射光学系统、接收探测器和信号处理单元组成。光源模拟CIE标准光源C（6774K），探测器光谱响应匹配CIE明视觉函数V(λ)。三种标准测量角度的应用范围明确划分：20°角对高光泽表面灵敏度高，60°角为通用测量角度，85°角专用于低光泽表面。

测量几何条件的标准化确保了结果的可比性。入射光束孔径为0.75°，接收光束孔径为2.5°，光源-样品-探测器之间的相对位置精度需达到±0.1°。仪器校准使用可溯源至国家计量基准的标准板，高光泽标准板标称值100 GU，中光泽标准板标称值50 GU，低光泽标准板标称值20 GU。

单位定义与量值传递

GU单位的定义基于理想光学平面理论。完全反射的镜面定义为100 GU，完全漫反射表面理论值为0 GU。实际测量中，以折射率1.567、表面粗糙度Ra<0.01μm的黑玻璃作为原始标准，其在20°测量几何下的镜面反射率定义为100 GU。量值传递通过标准板实现，建立从国家标准到工作标准的传递链，确保测量结果的溯源性。

现代光泽度计采用数字补偿算法，消除光源波动、探测器老化等因素的影响。高精度仪器测量重复性可达±0.1 GU，台间差控制在±0.5 GU以内。仪器校准周期通常为12个月，使用频繁的环境建议缩短至6个月。

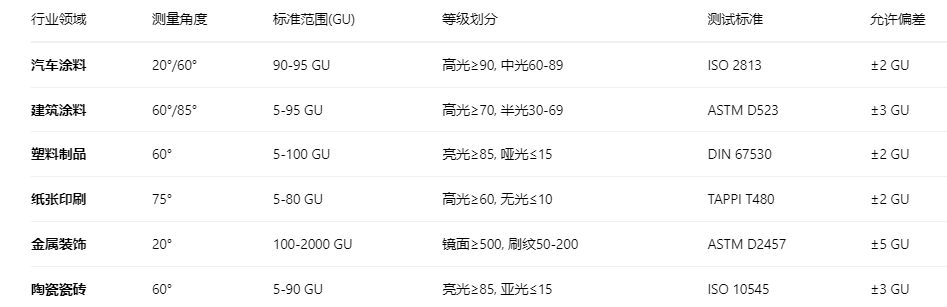

各行业光泽度标准值要求

测量条件与标准符合性

标准测量环境要求

光泽度测量需严格控制环境条件。实验室温度保持23±2℃，避免热胀冷缩影响样品表面状态；相对湿度50±5%，防止水汽影响光学性能；环境照度≤300 lux，排除杂散光干扰。样品需在测量环境平衡24小时以上，确保温度稳定。

样品制备要求严格。涂料样品膜厚均匀，无橘皮、流挂等缺陷；塑料样品注塑参数标准化，避免内应力影响；金属样品表面粗糙度一致，加工方向统一。测量前用软布清洁表面，避免指纹、灰尘影响。

仪器校准与验证

建立完善的校准体系是保证准确性的关键。日常校准使用中间标准板，验证仪器稳定性；周期校准送计量部门，进行全量程校准；期间核查使用控制样品，监控仪器漂移。校准记录需包含环境条件、标准器信息、校准结果和不确定度。

测量系统分析（MSA）评估测量能力。进行重复性测试，同一操作者多次测量变异应小于5%；再现性测试，不同操作者间差异应小于8%；线性测试，全量程偏差应小于2%。这些分析确保测量系统满足质量控制要求。

各材料的光泽特性与标准应用

涂层材料的光泽控制

涂料光泽度与其成膜机理密切相关。高光涂料需要完整的表面平滑度，树脂充分流平形成镜面；哑光涂料通过添加消光剂（如二氧化硅）制造微观粗糙度，破坏镜面反射。双组分聚氨酯涂料60°光泽度可达95 GU以上，而水性哑光乳胶漆通常控制在10-20 GU。

汽车涂装对光泽度要求最严。清漆层要求20°光泽度≥90 GU，且桔皮值Wa≤10。测量时需注意避免曲面带来的角度误差，使用专用固定装置保证测量几何准确。修补漆的光泽匹配要求ΔGU≤3，确保视觉一致性。

塑料制品的光泽管理

塑料光泽度受材料配方和加工工艺影响。ABS、PC等工程塑料通过模具抛光获得高光泽，60°光泽度可达90-110 GU；添加阻燃剂等填料会降低光泽度，通常下降20-30 GU。注塑工艺参数显著影响光泽，模具温度每升高10℃，光泽度提升3-5 GU。

家电外壳常用不同光泽度体现层次感。高光区域（logo、装饰条）要求≥80 GU，主体表面30-50 GU，手握区域10-20 GU防止指纹。这种多光泽设计需要精确的模具雕刻和注塑控制。
