管道里的“眼睛”准不准？一套测试方案给出答案

管道检测机器人在市政排水、石油化工、城市水暖等领域用得越来越多了。它的核心任务其实不复杂：在管道里走一趟，把内壁的情况拍清楚带回来。裂缝、腐蚀、堵塞、变形——这些隐患能不能被及时发现，很大程度上取决于摄像头拍得清不清楚。

但“拍清楚”这件事，在不同环境下标准不太一样。管道里光线暗、空间窄、管壁往往还是弧形的，摄像头的成像质量如果不过关，拍回来的画面可能模糊、变形或者有暗角，关键缺陷被漏掉的风险就增加了。

有没有一套标准化的方法，能够把摄像头“拍得清不清楚”这件事量化出来？

有标准可依，心里更有底

管道检测机器人领域有一份专门的计量技术规范——《JJF（鄂）60-2020 管道检测机器人校准规范》。这份规范由湖北省市场监督管理局于2020年12月发布，2021年1月起实施，主要针对管道检测机器人的校准方法做出规定。

规范明确了几个关键的计量特性检测项目：检测系统图像分辨率、检测系统图像形变量、缺陷尺寸测量误差等。其中，图像分辨率分为3个等级，最高级别要求能够识别1毫米以上的管道缺陷。这些指标为摄像头的成像质量评价提供了一个可量化的框架。

分辨率测试：能不能看清细节？

分辨率是摄像头最基础的指标。管道内壁的细微裂缝、早期腐蚀点，如果摄像头分辨率不够，很容易被忽略。

测试方法用的是ISO 12233 2000测试卡。这张卡符合JJF（鄂）60-2020对分辨率测试卡的要求，可以检测镜头的分辨率线数。测试时，将测试卡放置在标准透射灯箱前，让摄像头拍摄测试卡图像，再通过图像分析软件读取分辨率数据。

配合使用的iQstest图像质量综合测试软件，支持30多种标准测试卡和测试图案，可以准确地进行图像分辨率分析。

畸变测试：画面变形会不会误导判断？

管道内壁是弧形的，摄像头镜头如果畸变控制不好，拍出来的管道截面可能变形——明明是一条直的裂缝，在画面里可能变成弯曲的，直接影响缺陷判断。

测试方法用的是图像形变测试卡，同样符合JJF（鄂）60-2020的要求。通过分析测试卡上标准图案在画面中的变形程度，计算出镜头的变形比值。一般来说，径向畸变率控制在3%以内是比较理想的状态。

配套设备：让测试环境稳定可控

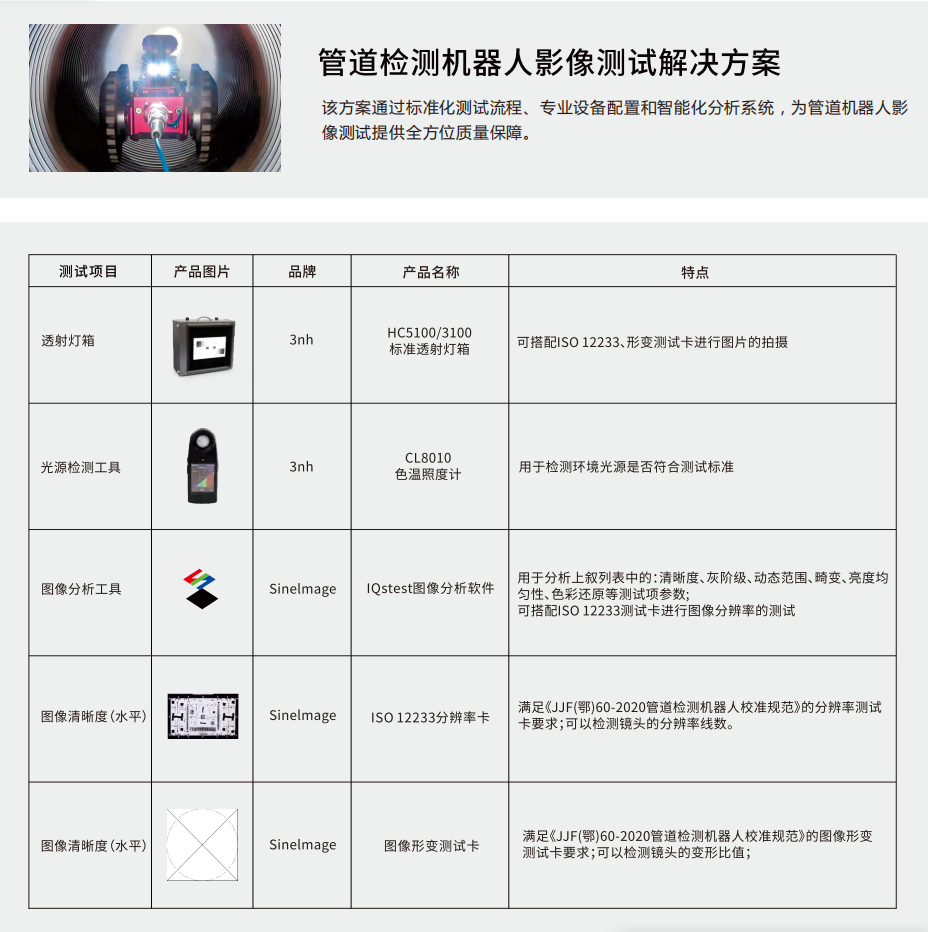

分辨率测试和畸变测试需要在稳定的光照条件下进行。配套的标准透射灯箱HC5100/3100为测试卡提供均匀的背光照明，色温照度计CL-8010用于监测光源的色温和照度，确保测试条件的一致性和可重复性。

这套方案能解决什么问题？

对于管道检测机器人厂家来说，方案的价值主要体现在几个方面：选型阶段通过标准化的测试方法对比不同摄像头的成像性能，选择更合适的方案；验收阶段验证摄像头是否符合标称的技术规格；维护阶段定期测试摄像头是否仍保持出厂性能，及时发现性能衰减。

管道检测机器人的成像质量直接影响检测结果的可靠性。有了明确的标准和配套的测试工具，至少能让“拍得清不清楚”这件事有一个可以量化的答案。如果你正在为管道检测摄像头的成像质量测试搭建流程，或者想了解不同测试项目之间的关联，欢迎进一步沟通。
